高速滚轮送料机 具有两种送料形式:
1、单式:适用于卷料(厚度0.15mm以上)单制品或连续制品时用之 。
2、复式:适用于卷料(厚度0.15mm以下) 短尺材料、单制品连续冲制品时用之。
高速滚轮送料机 结构上之四大特点:
1.单向轴承 :嵌有超硬合金,并配合滚柱轴承,具耐磨性、安全性、精度高、寿命长。齿轮经过热处理HRC60° 再精密研磨/传动精度高。
2.滚轮 :采用中空式、重量轻、回转惯性小、可即时停止,确保送料精度。经热处理HRC60° 硬铬再研磨,硬度高、耐磨性优、寿命长。
3.碟式刹车(一般刹车装置):采用高级离合器来令两面完全接触,寿命长、稳定性佳、精度高。
4.逆向装置
(1) 构造和单向装置一样,能相当精确地控制下轮,长时间使用亦不会使下轮有丝毫的倒退现象,稳定性和精度相当高。
(2) 不会因为冲压时所溅出的残油,而使用刹车失灵产生下轮倒转,送距不准现象。
(3) 不易产生高热。
(4) 附有超硬合金和滚柱,不易磨损。
(5) 动作方式为滚柱作圆周运动,而不是如四根导柱的直线运动,因此不会有咬死现象。
(6) 摩擦力小,所需扭转动力相对减小,转动机构较不易损坏。
(7) 逆向装置的配备时速度可达30米/分,一般为20米/分,提高50%的效率。
(8) 特殊结构,增加了使用寿命。
高速滚轮送料机 规格表:
型号 | 滚轮宽度 mm | 送料长度 mm | 材料厚度 mm | 材料线高度 mm | 冲床吨数 ton | 整台重量 kg |
RF-105NS | 100 | 50 | 0-1.6 | 55-100 | 5-20 | 64 |
RF-205NS | 200 | 50 | 0-1.6 | 55-100 | 20 | 87 |
RF-305NS | 300 | 50 | 0-1.6 | 55-100 | 40 | 103 |
RF-405NS | 400 | 50 | 0-1.6 | 55-100 | 60 | 121 |
RF-138NS | 130 | 80 | 0-1.6 | 60-120 | 10-60 | 76 |
RF-1310NS | 130 | 100 | 0-3.5 | 70-140 | 40-60 | 142 |
RF-2010NS | 200 | 100 | 0-3.5 | 70-140 | 40-80 | 155 |
RF-3010NS | 300 | 100 | 0-3.5 | 70-140 | 60-160 | 180 |
RF-4010NS | 400 | 100 | 0-3.5 | 70-140 | 80-260 | 200 |
RF-2015NS | 200 | 150 | 0-3.5 | 70-140 | 40-80 | 156 |
RF-3015NS | 300 | 150 | 0-3.5 | 70-140 | 60-160 | 181 |
RF-4015NS | 400 | 150 | 0-3.5 | 70-140 | 80-260 | 201 |
RF-1320NS | 130 | 200 | 0-3.5 | 70-140 | 40-60 | 146 |
RF-2020NS | 200 | 200 | 0-3.5 | 70-140 | 40-80 | 159 |
RF-3020NS | 300 | 200 | 0-3.5 | 70-140 | 60-160 | 184 |
RF-4020NS | 400 | 200 | 0-3.5 | 70-140 | 80-260 | 204 |

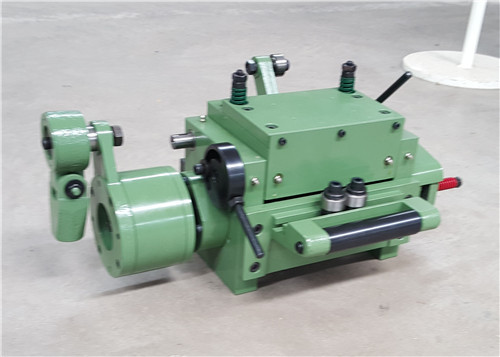

高速滚轮送料机图片1:

高速滚轮送料机 图片2:
